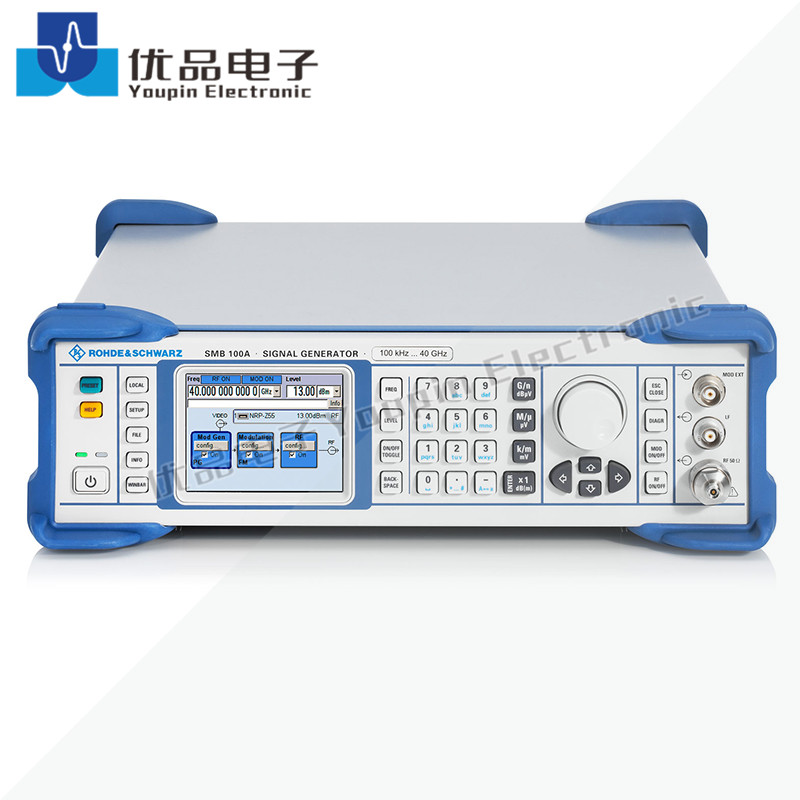

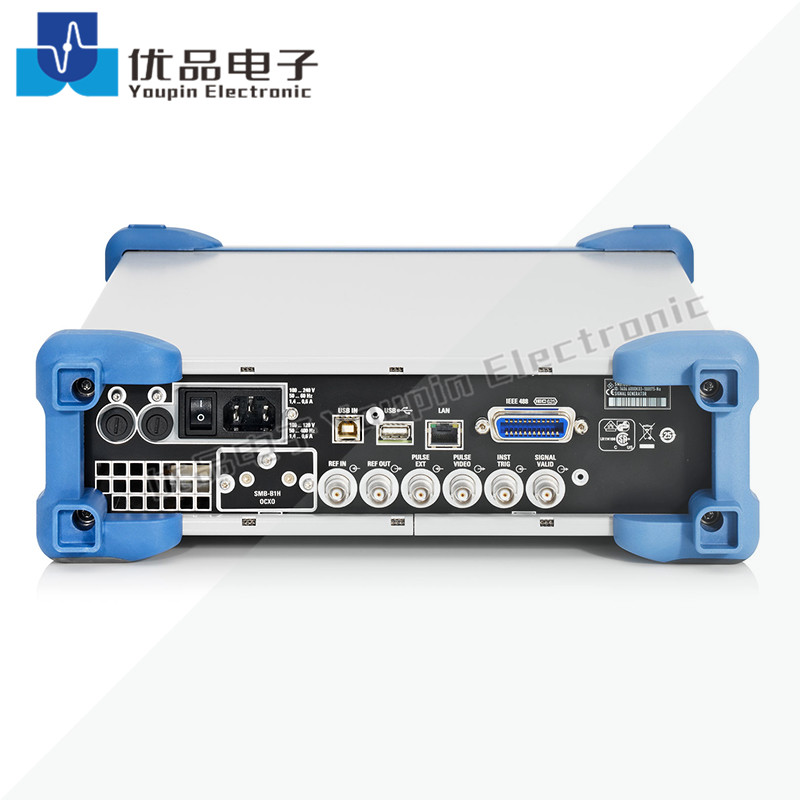

R&S羅德與施瓦茨 SMB100A射頻及微波信號發生器

R&S SMB100A易于操作、全面的功能以及低擁有成本也是突出亮點。

型號：
SMB100A
產品品牌：
R&S羅德與施瓦茨
固定電話：：
0512-68050516
聯系電話：：
18914031336
聯系QQ：：
1931048209
業務范圍：：
可銷售, 可租賃, 可維修, 可回收

狀態：



詢價

產品簡介

緊湊型多功能 R&S?SMB100A 射頻及微波信號發生器頻率最高為 40 GHz，提供出色的頻譜純度以及高輸出功率。此外，易于操作、全面的功能以及低擁有成本也是突出亮點。

要獲得更高的頻率，可以使用 R&S?SMZ 倍頻器輕松擴展 R&S?SMB100A 的頻率范圍。在 50 GHz 至 110 GHz 的頻率范圍內，R&S?SMB100A 以及 R&S?SMZ 解決方案將易于操作性與準確且可調的輸出電平相結合（在使用 R&S?SMZ170 時，輸出電平不可調）。

主要特點

寬頻率范圍，介于 9 kHz 至 6 GHz 或介于 100 kHz 至 40 GHz
具有出眾的信號特性，極低的 SSB 相位噪聲，典型值為 –128 dBc（在 1 GHz、20 kHz 偏移下）
超高輸出功率，典型值最高為 +27 dBm
支持所有重要的模擬調制以及 AM、FM/φM 及脈沖調制
尺寸緊湊（僅 2 HU）且重量輕

通用信號源

結合 R&S?SMZ 倍頻器，使頻率從 50 GHz 擴展到 170 GHz
支持所有重要的模擬調制以及 AM、FM/φM 及脈沖調制
支持 R&S?NRP-Zxx 功率探頭
提供反向功率保護以確保高度操作可靠性，標配最高 6 GHz 的型號（可選 12.75 GHz 型號）
能夠以圖像化形式顯示信號流（框圖）的直觀化用戶界面，以方便操作
通過 LAN、USB 以及 GPIB 遠程控制（包括傳統儀器仿真模式）
輕量化、緊湊型設計，適合廣泛的應用，包括移動應用

中端產品類別，提供最佳的信號質量

具有極低的 SSB 相位噪聲，在 1 GHz 載波頻率下通常為 –128 dBc，在 10 GHz 載波頻率下通常為 –108 dBc（20 kHz 載波偏移，1 Hz 測量帶寬）
針對 20 GHz 以及 40 GHz 型號的可選內部低諧波濾波器，在 150 MHz 以上的頻率下，能夠?qū)⒅C波降至 -50 dBc 以下
基于 DDS 的創新合成器概念

高輸出功率及高電平范圍

在寬頻率范圍內的高功率
低至 –120 dBm 的低電平范圍（針對帶步進衰減器的儀器），質量不會有任何折中
即便在高輸出功率下，也能實現< –30 dBc 的高諧波抑制

適合生產應用

無磨損電子衰減器（最高 12.75 GHz），確保在生產環境中頻繁使用的情況下仍保持長壽命
很高的電平準確性及可重復性，以確保高產量
閉環功率控制確保 DUT 獲得高度準確且穩定的輸入功率，而不管裝置中出現任何不需要的功率偏移（比如因信號發生器與 DUT 之間的功率放大器引起的偏移）
很短的頻率及電平設置時間（在列表模式下可進一步縮短）
低功耗

測試 FM 立體聲以及 RDS 接收機

針對 1.1/2.2/3.2/6 GHz 型號的可選立體聲/RDS 編碼器
使用 R&S?UPV 或 R&S?UPP 音頻分析儀自動同步測量結果
最多五個不同的 RDS 序列，每個序列最多含 64,000 個字符
可以在固定或掃描低頻下提供正弦信號的內部低頻發生器

適合航空航天和國防應用

可選脈沖調制器（典型值 > 90 dB 開關比以及上升/下降時間典型值 < 5 ns）以及適合雷達系統測試、最低脈寬為 10 ns 的脈沖發生器
靈活生成脈沖序列，以模擬復雜的脈沖場景（可選）
0°C 至 +55°C 的寬溫度范圍以及 4600 m 的可允許操作高度，甚至可在惡劣的條件下使用
針對安全區域的用戶數據凈化
高質量屏蔽

靈活的維修概念

在羅德與施瓦茨維修中心現場維修
內置模塊自測功能，以支持故障排查
推薦只需每隔三年充分校準一次

頻率
頻率范圍	R&S?SMB-B101	9 kHz 至 1.1 GHz
	R&S?SMB-B102	9 kHz 至 2.2 GHz
	R&S?SMB-B103	9 kHz 至 3.2 GHz
	R&S?SMB-B106	9 kHz 至 6 GHz
	R&S?SMB-B112/R&S?SMB-B112L	100 kHz 至 12.75 GHz
	R&S?SMB-B120/R&S?SMB-B120L	100 kHz 至 20 GHz
	R&S?SMB-B131	100 kHz 至 31.8 GHz
	R&S?SMB-B140/R&S?SMB-B140L/R&S?SMB-B140N	100 kHz 至 40 GHz
設置時間	SCPI 模式	< 3 ms
	列表模式	< 1 ms
電平
最大輸出功率	R&S?SMB-B101/-B102/-B103/ R&S?SMB-B106/-B112/-B112L， 1 MHz < f ≤ 12.75 GHz	+18 dBm
	R&S?SMB-B120 以及 R&S?SMB-B31， 50 MHz < f ≤ 20 GHz	+16 dBm
	R&S?SMB-B120L 以及 R&S?SMB-B31， 100 MHz < f ≤ 20 GHz	+19 dBm
	R&S?SMB-B131/-B140/-B140N 以及 R&S?SMB-B32， 50 MHz < f ≤ 40 GHz	+19 dBm
	R&S?SMB-B140L 以及 R&S?SMB-B32， 50 MHz < f ≤ 40 GHz	+16 dBm
最小的指定輸出功率	R&S?SMB--B101/-B102/-B103/-B106/-B112/-B12/-B131/-B140/-B140N	-120 dBm
	R&S?SMB-B112L	-5 dBm
	R&S?SMB-B120L/-B140L	0 dBm
設置時間（無需轉換機械衰減器）	SCPI 模式	< 2.5 ms
	列表模式	< 1 ms
頻譜純度
SSB 相位噪聲	f = 1 GHz，載波偏移 = 20 kHz， 1 Hz 測量帶寬	< –122 dBc，典型值 –128 dBc
	f = 10 GHz，載波偏移 = 20 kHz， 1 Hz 測量帶寬	< –102 dBc，典型值 –108 dBc
諧波
R&S?SMB-B101/-B102/-B103/ R&S?SMB-B106/-B112/-B112L	1 MHz < f ≤ 6 GHz；電平 ≤ 13 dBm 1)， f > 6 GHz；電平 ≤ 10 dBm 1)	< –30 dBc
R&S?SMB-B120/-B120L/-B131/-B140/ -B140N/-B140L	標準；電平 ≤ 8 dBm 1)
	f > 1 MHz	< –30 dBc
	帶 R&S?SMB-B25/-B26 低諧波選件，低諧波濾波器開啟，電平 ≤ 10 dBm 1)
	1 MHz < f ≤ 150 MHz	< –30 dBc
	150 MHz < f ≤ 3 GHz；	< –58 dBc
	3 GHz < f ≤ 20 GHz	< –50 dBc
	f > 20 GHz	< –60 dBc（測量值）
支持的調制模式
AM		標準
AM 深度		0% 至 100%
FM/φM		標準
最大 FM 偏差	f = 10 GHz	32 MHz
最大 φM 偏差	f = 10 GHz	320 rad
脈沖	R&S?SMB-K21/-K22 脈沖調制器
上升/下降時間		< 20 ns，典型值 < 5 ns
開關比		> 80 dB
脈沖發生器輸出的最小脈寬		10 ns
連接性
遠程控制		GPIB IEEE-488.2 以太網 (TCP/IP)， USB
外圍設備		USB

1) 或最大的指定輸出功率（取較低者）。
