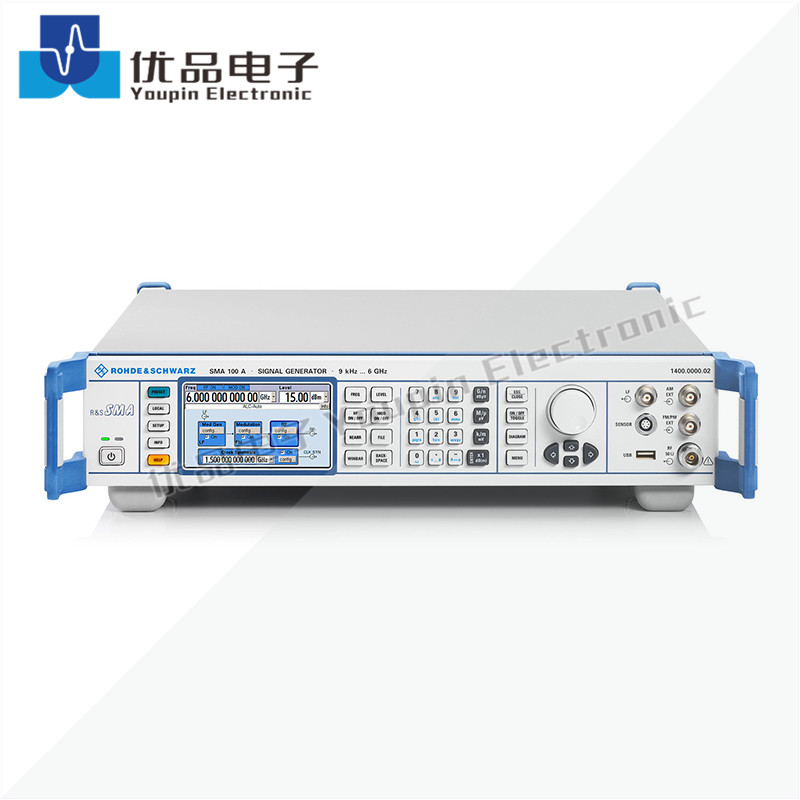

R&S羅德與施瓦茨 SMA100A模擬信號發生器

R&S SMA100A它將極佳的信號質量與超高的設置速度相結合。無論在開發、生產、維修還是維護中，都表現卓越。

產品簡介

信號質量、速度和靈活性，這些是當下衡量信號發生器的重要標準。 R&S?SMA100A 完全符合這些標準，因其卓越特性而樹立了行業標準，是一款優質的模擬發生器。

它將極佳的信號質量與超高的設置速度相結合。無論在開發、生產、維修還是維護中，R&S?SMA100A 都表現卓越。

在 9 kHz 至 6 GHz 的頻率范圍內，R&S?SMA100A 可以生成 CW 信號以及所有常見類型的模擬調制（AM、FM、φM、脈沖調制）信號。優良的規格以及廣泛的調制信號 – 這些是 R&S?SMA100A 的典型特點。

此外，低抖動時鐘合成器選件能夠提供最高 1.5 GHz（獨立于射頻頻率）的差分化時鐘信號。這使得 R&S?SMA100A 適用于廣泛的應用，從相位噪聲測試系統中的應用到混合信號集成電路上的測試。

R&S?SMA100A 信號發生器提供現代化的圖形化用戶界面，便于快速、直觀的操作。

R&S?NRP-Zxx 功率探頭可連接到 R&S?SMA100A。用戶可以直接使用信號發生器進行非常準確的功率測量。

主要特點

極佳的信號質量

極低的 SSB 相位噪聲，典型值為 –134 dBc（20 kHz 載波偏移，f = 1 GHz，1 Hz 測量帶寬）。在使用 R&S?SMA-B22 增強型相位噪聲性能選件的情況下，SSB 相位噪聲的典型值為 –140 dBc
寬帶噪聲為 –162 dBc（測量值），載波偏移 > 40 MHz，f = 1 GHz，電平 = 9 dBm，1 Hz 測量帶寬
非諧波 < –96 dBc（載波偏移 > 10 kHz，f < 750 MHz，帶 R&S?SMA-B22 選件）
標配高穩參考振蕩器
因基本頻率范圍（750 MHz 至 1500 MHz）的內部分頻（低至 6.6 MHz），所以在低頻率下具有極低的相位噪聲

適用于生產應用

在整個頻率/電平范圍內具有很短的頻率設置時間 (<1.2 ms) 以及電平設置時間 (< 1 ms)，< 450 μs（列表模式下）
快速跳頻模式（具有可靈活尋址的頻率及電平對），與在正常列表模式速度一樣快
在最高 80 MHz 的帶寬下頻率設置時間通常為 10 μs，得益于能夠直接訪問基于 DDS 的合成器（帶 R&S?SMA-B20 或 R&S?SMA-B22 選件； FM 外部數字模式）
很高的電平準確性及可重復性
最高 +18 dBm 的高輸出功率（在過范圍內，最高為 +28 dBm）
在整個頻率范圍內具有內置過電壓保護的電子衰減器
尺寸緊湊 (2 HU)，對空間要求極低

通用儀器

頻率范圍介于 9 kHz 至 3 GHz (R&S?SMA?B103/ R&S?SMA-B103L) 或 6 GHz (R&S?SMA-B106/ R&S?SMA-B106L)
頻率、電平及低頻掃描
相位連續頻率設置
AM、寬帶 FM/φM（R&S?SMA-B20 或 R&S?SMA-B22）、脈沖調制
最高 1 MHz 的內置低頻發生器，最高 10 MHz 的可選多功能發生器 (R&S?SMA-K24)
最高 1.5 GHz 的可選低抖動時鐘合成器 (R&S?SMA-B29)
使用 R&S?NRP-Zxx 功率探頭的功率測量
使用適用于標量網絡分析或自動脈沖參數測量的 R&S?NRP-Zxx 功率探頭進行可選功率分析 (R&S?SMA-K28)

航空航天和國防應用

直觀化操作概念以及多功能接口

規格

頻率
頻率范圍	9 kHz 至 3 GHz/ 6 GHz
設置時間	< 1.2 ms
電平
范圍	–145 dBm 至 +18 dBm（在過范圍內，最高 +28 dBm）
設置時間	< 1 ms
在列表模式/快速跳頻模式下的設置時間	< 450 μs
頻譜純度（在 f = 1 GHz 的情況下）
非諧波（載波偏移 > 10 kHz， f ≤ 1500 MHz）	< –80 dBc < –92 dBc 帶 R&S?SMA-B22 選件

SSB 相位噪聲（20 kHz 載波偏移，1 Hz 測量帶寬）	< –131 dBc（典型值為 –134 dBc） < –137 dBc（典型值為 –141 dBc）帶 R&S?SMA-B22 選件
寬帶噪聲（載波偏移 > 10 MHz，1 Hz 測量帶寬，750 MHz < f ≤ 1500 MHz）	< –153 dBc（–160 dBc，測量值）
支持的調制模式
AM	標準
FM/φM	可選（帶 R&S?SMA-B20/R&S?SMA-B22 選件）
脈沖	標準
線性調頻脈沖	可選（帶 R&S?SMA-B20/R&S?SMA-B22 選件）
VOR/ILS	可選（帶 R&S?SMA-K25 選件）
DME	可選（帶 R&S?SMA-K26 選件）
時鐘合成
頻率范圍	100 kHz 至 1.5 GHz（帶 R&S?SMA-B29 選件）
接口	IEEE 488.2，LAN (10/100BaseT)，2 × USB，1 × USB 從設備

頻率
頻率范圍	9 kHz 至 3 GHz/ 6 GHz
設置時間	< 1.2 ms
電平
范圍	–145 dBm 至 +18 dBm（在過范圍內，最高 +28 dBm）
設置時間	< 1 ms
在列表模式/快速跳頻模式下的設置時間	< 450 μs
頻譜純度（在 f = 1 GHz 的情況下）
非諧波（載波偏移 > 10 kHz， f ≤ 1500 MHz）	< –80 dBc < –92 dBc 帶 R&S?SMA-B22 選件

SSB 相位噪聲（20 kHz 載波偏移，1 Hz 測量帶寬）	< –131 dBc（典型值為 –134 dBc） < –137 dBc（典型值為 –141 dBc）帶 R&S?SMA-B22 選件
寬帶噪聲（載波偏移 > 10 MHz，1 Hz 測量帶寬，750 MHz < f ≤ 1500 MHz）	< –153 dBc（–160 dBc，測量值）
支持的調制模式
AM	標準
FM/φM	可選（帶 R&S?SMA-B20/R&S?SMA-B22 選件）
脈沖	標準
線性調頻脈沖	可選（帶 R&S?SMA-B20/R&S?SMA-B22 選件）
VOR/ILS	可選（帶 R&S?SMA-K25 選件）
DME	可選（帶 R&S?SMA-K26 選件）
時鐘合成
頻率范圍	100 kHz 至 1.5 GHz（帶 R&S?SMA-B29 選件）
接口	IEEE 488.2，LAN (10/100BaseT)，2 × USB，1 × USB 從設備
