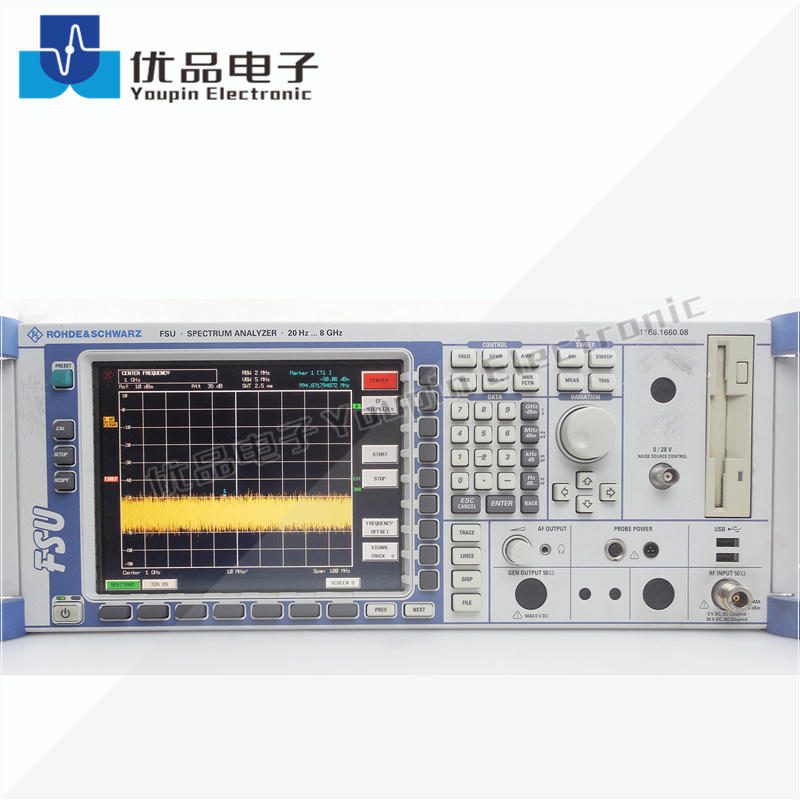

R&S羅德與施瓦茨 FSU8 頻譜分析儀

R&S FSU 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域。

型號：
FSU3/FSU8/FSU26/FSU43
產品品牌：
R&S羅德與施瓦茨
固定電話：：
0512-68050516
聯系電話：：
18914031336
聯系QQ：：
1931048209
業務范圍：：
可銷售, 可租賃, 可維修, 可回收

狀態：



詢價

產品描述
R&S?FSU 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域。

R&S?FSU 是一個高性能頻譜分析儀和杰出的相位噪聲性能,動態范圍和測量精度能夠滿足任何挑戰在射頻分析——在航空航天和國防或通用微波應用67 GHz。

為了在產品開發中處理各種各樣的測量任務，儀器必須在所有感興趣的領域提供豐富的功能和卓越的性能。的r和s?前蘇聯完全滿足這些需求。

它的寬動態范圍使r和s?前蘇聯基站開發和測試的理想工具。這加上標準模型中已經包含的優秀特性

產品特點

頻率范圍 3.6 / 8/26/43/46/50/67 GHz (使用外部混頻器可達到 110 GHz/1 THz)
卓越的射頻性能
相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)
DANL –158 dBm (1 Hz)
三階截止點（TOI）典型值 +25 dBm
分辨率帶寬 1 Hz ～ 50 MHz
動態范圍最高，例如 3GPP ACLR 測量時高達 84 dB
采用預放 (R&S?FSU-B24) 測量 DANL 時
典型值–168 dBm (1 Hz)，20 GHz 時
典型值–155 dBm (1 Hz)，50 GHz 時
TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能
滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等

特性和優點

開發周期短，功能多樣，動態范圍廣，性能好

檢測器的完全選擇

多才多藝的決議過濾器

全方位的分析功能

高動態范圍

通過定制選項提供創新的解決方案

測量沉降后的頻率偏差

功率測量

標量網絡分析具有廣泛的動態范圍

光譜分析高達67 GHz/110 GHz

直接頻率范圍可達67ghz

使用Rohde & Schwarz的外部混頻器將頻率范圍輕松擴展到110 GHz

支持外部混頻器多達1thz

高產量

測試周期短，吞吐量高

快速時域功率測量

列表模式:用一個命令組合測量各種參數

通過IEC/IEEE總線，在零范圍內達到70個測量/秒，包括跟蹤數據傳輸

快速頻率計數器:0.1 Hz分辨率，用于測量時間

兼容IEC/IEEE總線命令集

測量速度高

產品應用：

WCDMA/HSPA/HSPA+

GSM/EGPRS//EDGE Evolution/VAMOS
CDMA2000? 1xEV-DO
CDMA2000? 1xRTT
TD-SCDMA
GSM-R
TETRA
cdmaOne
DECT
Bluetooth? (Basic Rate)
ZigBee? IEEE 802.15.4
AM
FM

Specifications

	R&S?FSU3	R&S?FSU8	R&S?FSU26	R&S?FSU43
Frequency range	20 Hz to 3.6 GHz	20 Hz to 8 GHz	20 Hz to 26.5 GHz	20 Hz to 43 GHz
Reference frequency	aging: 1 x 10 –7/year, with R&S?FSU-B4 option: 3 x 10 –8/year
Spectral purity
Phase noise	typ. –133 dBc (1 Hz) at 640 MHz in 10 kHz from carrier
Sweep time
Span ≥10 Hz	2.5 ms to 16 000 s
Span 0 Hz (zero span)	1 μs to 16 000 s
Resolution bandwidth	10 Hz to 50 MHz (R&S?FSU43: 10 Hz to 10 MHz), FFT filter: 1 Hz to 30 kHz, channel filter, EMI bandwidth
Video bandwidth	1 Hz to 10 MHz
Display range	displayed average noise level to +30 dBm
Displayed average noise level (1 Hz RBW)
1 GHz	typ. –158 dBm	typ. –158 dBm	typ. –156 dBm	typ. –156 dBm
7 GHz	?	typ. –154 dBm	typ. –156 dBm	typ. –153 dBm
13 GHz	?	?	typ. –153 dBm	typ. –153 dBm
26 GHz	?	?	?	typ. –148 dBm
40 GHz	?	?	?	typ. –143 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B25), 1 GHz, 1 Hz RBW	< –162 dBm	< –162 dBm	< –162 dBm	< –162 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B24), 26 GHz, 10 Hz RBW	?	?	typ. –166 dBm	typ. –166 dBm
Trace detectors	Max Peak, Min Peak, Auto Peak, Sample, RMS, Average, Quasi Peak, CISPR-AV, CISPR-RMS
Total measurement error, f < 3.6 GHz	0.3 dB
Display linearity	0.1 dB (0 dB to –70 dB)

	R&S?FSU46	R&S?FSU50	R&S?FSU67
Frequency range	20 Hz to 46 GHz	20 Hz to 50 GHz	20 Hz to 67 GHz
Reference frequency	aging: 1 x 10 –7/year, with R&S?FSU-B4 option: 3 x 10 –8/year
Spectral purity
Phase noise	typ. –133 dBc (1 Hz) at 640 MHz in 10 kHz from carrier
Sweep time
Span ≥ 10 Hz	2.5 ms to 16 000 s
Span 0 Hz (zero span)	1 μs to 16 000 s
Resolution bandwidth	10 Hz to 50 MHz (R&S?FSU43: 10 Hz to 10 MHz), FFT filter: 1 Hz to 30 kHz, channel filter, EMI bandwidth
Video bandwidth	1 Hz to 10 MHz
Display range	displayed average noise level to +30 dBm
Displayed average noise level (1 Hz RBW)
1 GHz	typ. –156 dBm	typ. –156 dBm	typ. –152 dBm
7 GHz	typ. –153 dBm	typ. –153 dBm	typ. –148 dBm
13 GHz	typ. –153 dBm	typ. –153 dBm	typ. –148 dBm
26 GHz	typ. –148 dBm	typ. –148 dBm	typ. –142 dBm
40 GHz	typ. –143 dBm	typ. –136 dBm	typ. –142 dBm
50 GHz	–	typ. –131 dBm	typ. –140 dBm
60 GHz	–	–	typ. –132 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B25), 1 GHz, 1 Hz RBW	< –162 dBm	< –162 dBm	?
Displayed averagenoise level with preamplifier ON (R&S?FSU-B24), 26 GHz, 10 Hz RBW	typ. –166 dBm	typ. –166 dBm	?
Trace detectors	Max Peak, Min Peak, Auto Peak, Sample, RMS, Average, Quasi Peak, CISPR-AV, CISPR-RMS
Total measurement error, f < 3.6 GHz	0.3 dB
Display linearity	0.1 dB (0 dB to –70 dB)

	R&S?FSU3	R&S?FSU8	R&S?FSU26	R&S?FSU43
Frequency range	20 Hz to 3.6 GHz	20 Hz to 8 GHz	20 Hz to 26.5 GHz	20 Hz to 43 GHz
Reference frequency	aging: 1 x 10 –7/year, with R&S?FSU-B4 option: 3 x 10 –8/year
Spectral purity
Phase noise	typ. –133 dBc (1 Hz) at 640 MHz in 10 kHz from carrier
Sweep time
Span ≥10 Hz	2.5 ms to 16 000 s
Span 0 Hz (zero span)	1 μs to 16 000 s
Resolution bandwidth	10 Hz to 50 MHz (R&S?FSU43: 10 Hz to 10 MHz), FFT filter: 1 Hz to 30 kHz, channel filter, EMI bandwidth
Video bandwidth	1 Hz to 10 MHz
Display range	displayed average noise level to +30 dBm
Displayed average noise level (1 Hz RBW)
1 GHz	typ. –158 dBm	typ. –158 dBm	typ. –156 dBm	typ. –156 dBm
7 GHz	?	typ. –154 dBm	typ. –156 dBm	typ. –153 dBm
13 GHz	?	?	typ. –153 dBm	typ. –153 dBm
26 GHz	?	?	?	typ. –148 dBm
40 GHz	?	?	?	typ. –143 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B25), 1 GHz, 1 Hz RBW	< –162 dBm	< –162 dBm	< –162 dBm	< –162 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B24), 26 GHz, 10 Hz RBW	?	?	typ. –166 dBm	typ. –166 dBm
Trace detectors	Max Peak, Min Peak, Auto Peak, Sample, RMS, Average, Quasi Peak, CISPR-AV, CISPR-RMS
Total measurement error, f < 3.6 GHz	0.3 dB
Display linearity	0.1 dB (0 dB to –70 dB)

	R&S?FSU46	R&S?FSU50	R&S?FSU67
Frequency range	20 Hz to 46 GHz	20 Hz to 50 GHz	20 Hz to 67 GHz
Reference frequency	aging: 1 x 10 –7/year, with R&S?FSU-B4 option: 3 x 10 –8/year
Spectral purity
Phase noise	typ. –133 dBc (1 Hz) at 640 MHz in 10 kHz from carrier
Sweep time
Span ≥ 10 Hz	2.5 ms to 16 000 s
Span 0 Hz (zero span)	1 μs to 16 000 s
Resolution bandwidth	10 Hz to 50 MHz (R&S?FSU43: 10 Hz to 10 MHz), FFT filter: 1 Hz to 30 kHz, channel filter, EMI bandwidth
Video bandwidth	1 Hz to 10 MHz
Display range	displayed average noise level to +30 dBm
Displayed average noise level (1 Hz RBW)
1 GHz	typ. –156 dBm	typ. –156 dBm	typ. –152 dBm
7 GHz	typ. –153 dBm	typ. –153 dBm	typ. –148 dBm
13 GHz	typ. –153 dBm	typ. –153 dBm	typ. –148 dBm
26 GHz	typ. –148 dBm	typ. –148 dBm	typ. –142 dBm
40 GHz	typ. –143 dBm	typ. –136 dBm	typ. –142 dBm
50 GHz	–	typ. –131 dBm	typ. –140 dBm
60 GHz	–	–	typ. –132 dBm
Displayed averagenoise level with preamplifier ON (R&S?FSU-B25), 1 GHz, 1 Hz RBW	< –162 dBm	< –162 dBm	?
Displayed averagenoise level with preamplifier ON (R&S?FSU-B24), 26 GHz, 10 Hz RBW	typ. –166 dBm	typ. –166 dBm	?
Trace detectors	Max Peak, Min Peak, Auto Peak, Sample, RMS, Average, Quasi Peak, CISPR-AV, CISPR-RMS
Total measurement error, f < 3.6 GHz	0.3 dB
Display linearity	0.1 dB (0 dB to –70 dB)
